Digitale Auswerte - Elektronik - Typ AED 1012-PC

für digitale + analoge MAURER - INFRAROT - PYROMETER

PID-Programmregler

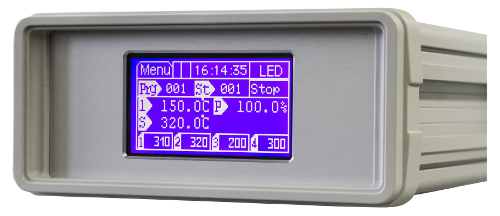

AED 1012-PC PID-Programmregler
  • PID-Programmregler
  • Datenlogger mit Echtzeituhr
  • 500 Programme, 1023 Programmschritte
  • Touchpanel mehrsprachig
  • ultraschnelle Abtastrate von 50μsec
  • automatische Skalierung bei Digitalpyrometer
  • Parametrierung der Pyrometer ohne PC
  • digitale Pyrometer-Schnittstelle RS232 oder RS485
  • USB 2.0 für PC-Anschluss
  • 4 Schaltausgänge mit Optorelais
  • Spannungsversorgung für Pyrometer


Technische Daten:
Pyrometerschnittstelle RS232 umschaltbar RS485
Rechnerschnittstelle USB 2.0
Datenlogger mit USB-Stick, Echtzeituhr
Eingang Istwert Stromschleife Pyrometer (0-20 mA oder 4-20 mA / Eingangsimpedanz 20R)
Messwertanzeige 6- stellig programmierbar, einstellbare Messrate 100ms – 10sec.
Abtastrate 50μsec
Programmzahl 500
Programmschritte 1023
Programmschrittdauer 1ms bis 3600ms
PID-Parameter xp:1-1000%, ti:0,1-9999ms, td: 0,1-9999ms, P: 0-100%
Sollwertvorgabe Programm oder manuell bzw. extern 0-10 V / 2-10 V
Regelausgang 0 (4) – 20 mA + 0-10 V
Messbereichsumfang skalierbar von -50°C bis 4000 °C für analoge Pyrometer
Messbereich automatische Skalierung bei Digitalpyrometer
Schaltausgänge Sollwerte innerhalb des Messbereichs einstellbar
4x Optorelais mit Umschaltkontakte je 60 VAC / 100mA
Schalthysterese einstellbar zwischen 0-50°C
Ansprechzeit 2ms
Betriebstemperatur 0 - 60°C
Lagertemperatur -10 °C - +70°C
Netzanschluß 80-305 V AC (Kaltgerätestecker)
Stromaufnahme max. 250mA / AC
Versorgung Pyrometer + 24V / 300 mA (D-SUB)
Signalausgänge über Schraub-Klemmleiste
Gewicht 1,3 kg
Gehäusefarbe Rahmen RAL 7030 (steingrau) , Deckel + U-Profile RAL 7032 (kieselgrau)

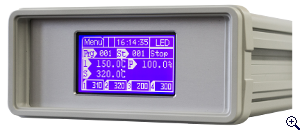

Datenblatt AE 1010
Datenblatt



Optionen:
PROFIBUS, PROFINET, Ethernet Gehäuseständer zur Befestigung
zusätzlicher Stromausgang 0(4)-20mA Befestigungswinkel für Schalttafeleinbau
Anschlussmöglichkeit bis zu 6 Pyrometer RS485 2. Pyrometeranschluss über RS232
