MAURER - DIGITALES - INFRAROT - QUOTIENTENPYROMETER

Serie QKTRD 1485

Temperaturbereiche 600 bis 3300°C

Temperaturkontrolle bei Produktionsvorgängen

Kompaktgeräte

Infrarot - Messwertaufnehmer und Auswerteelektronik in einem Gehäuse

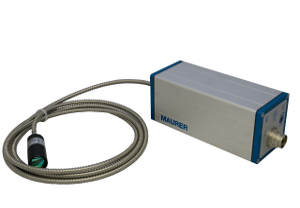

QKTRD 1400
  • Lichtleiter mit Vorsatzoptik
  • Lichtstrahlzieleinrichtung
  • Quotient - und Teilstrahlungstemperatur
  • serielle Schnittstelle
  • 1 Schaltausgang (open collector)
  • Software IR-LOG
über die serielle Schnittstelle lassen sich zusätzliche Funktionen parametrieren:
Analogausgang: 0 - 20 / 4 - 20 mA Umschaltung
Zoombereich innerhalb des Messbereiches
Emissionsgrad: 100,00 - 10,00 %
Mittelwertbildung: arithmetisch oder gleitend
Maximalwertspeicher: Speicherarten und Löschfunktionen z.B. automatisch bei neuem Teil
Anwendungsgebiete: Stahl, Eisen, Buntmetall, Anlassen, Beschichtung, Giessen, Härten, Laser, Induktionserwärmung, Schmieden, Schmelze, Vorwärmen, Walzen, Vakuum Ofen, Drähte usw.




Technische Daten:
Gerätetypen QKTRD 1485
Messfleckmarkierung Lichtstrahlzieleinrichtung grüne LED
Temperaturmessbereiche: MB 1: 600 - 1600°C
MB 2: 750 - 2500°C
MB 3: 900 - 3000°C
MB 4: 1000 - 3300°C
Spektralbereich 0,85 - 1,1 μm und 0,95 - 1,1μm
Ansprechzeit (t90) <1 ms mit dynamischer Anpassung
Messunsicherheit 0,5 % vom Messwert in °C ± 1°C (ε=1, Tu=23°C, T95 = 1s)
Reproduzierbarkeit 0,1 % vom Messwert in °C ± 1°C (ε=1, Tu=23°C, T95 = 1s)
Emissionsverhätnis ε 0,8 - 1,2 direkt am Gerät oder über Schnittstelle einstellbar
Analogausgang 0 - 20 mA oder 4 - 20 mA, Bürde max. 500R
Teilmessbereich frei einstellbar innerhalb des Messbereichs
Auflösung <0,1% Analogausgang, <0,1°C an der Schnittstelle
1 Schaltausgang (open coll.) 24 V DC / max. 100 mA
Maximalwertspeicher Max. Speicher, Löschen nach Zeit, externer Kontakt, per Software, Doppelspeicher
Schnittstelle RS 232 isoliert ± 50 V oder RS 485 isoliert 2500VRMS
Option: PROFIBUS, PROFINET, Ethernet, EtherCAT, USB 2.0
Software IR-LOG Datenerfassung, graphische Darstellung, Geräte - Parametrierung
einstellbare Parameter
mit Software IR-LOG
Emissionsgrad, Schaltausgang, Analogausgang, Teilmessbereich, °C / °F,
Maximalwertspeicher, Mittelwert, Lichtstrahlzieleinrichtung schaltbar
Lichtleiter Länge 1800mm, Biegeradius mind. 40mm (andere Längen auf Anfrage)
Vorsatzoptik für die optimale Anpassung an die jeweilige Messaufgabe steht eine
umfangreiche Auswahl von Objektiven zur Verfügung
Betriebstemperatur Pyrometer 0 - 50°C, Lichtleiter und Vorsatzoptik bis 150°C
Lagertemperatur -10°C - +70°C
Temperaturabhängigkeit 0,05 % / °C
Zulässige Feuchte 35 - 85 % RF (nicht kondensierend)
Spannungsversorgung 24 V DC ± 10 % oder 18 V AC ± 10 % < 160 mA
Geräteanschluss 12-pol. Steckverbindung
Maße H / B / T 54 x 54 x 147 mm / Aluminiumgehäuse
Gewicht 0,6 kg
Schutzart IP 65
Optionen eingebaute Digitalanzeige


Datenblatt QKTRD 1485
Datenblatt



mechanisches Zubehörelektrisches ZubehörAuswerteelektronik
Ausführung im Kühlgehäuse Anschlusskabel 12-polig AED 1012
Blasvorsätze Netzteil 100-270 VAC - 24 VDC AED 1012-C PID-Regler
Strahlumlenkung 90° Digitalanzeige in Einbauausführung AED 1012-PC Programm-Regler
Montageteile PC-Box (USB – Anschlussset)
